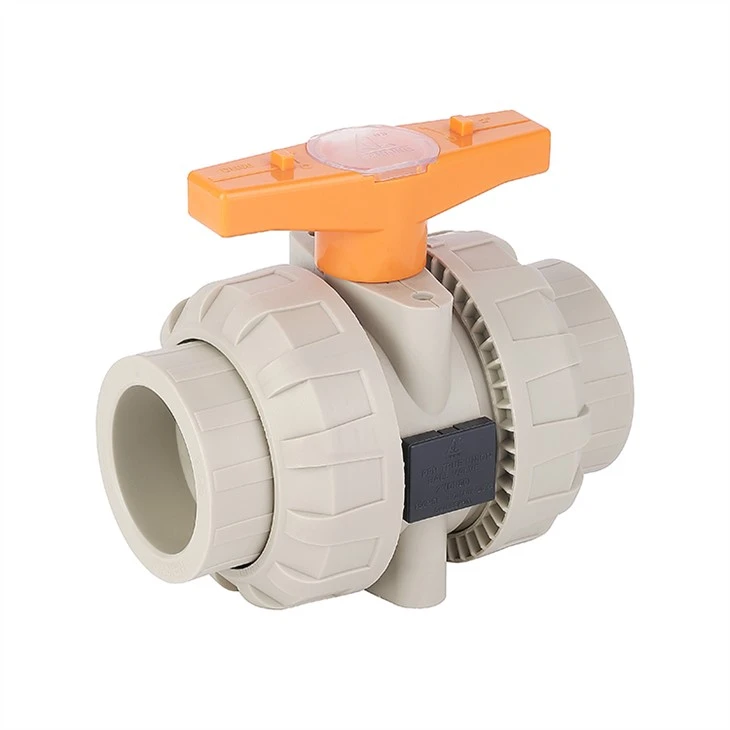

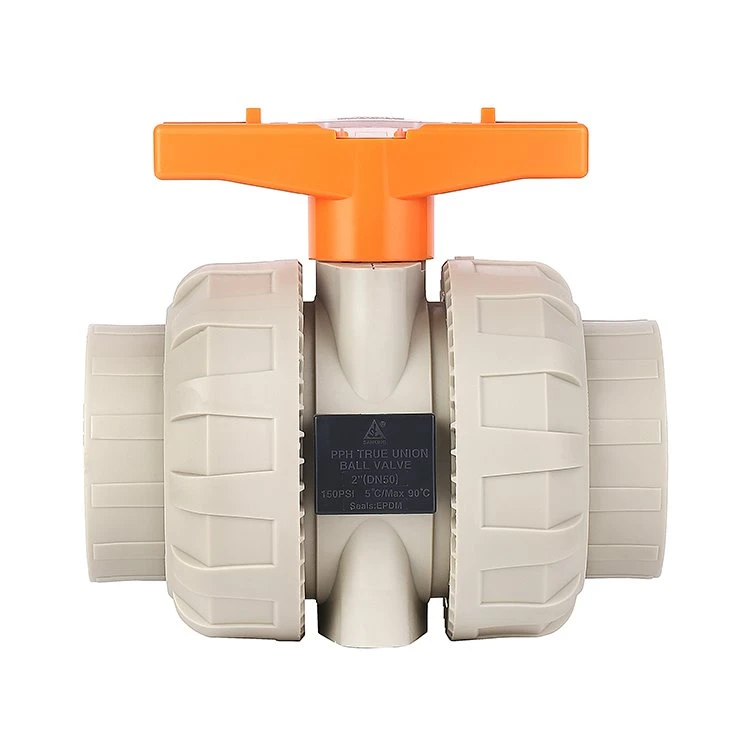

Шаровой кран PPH True Union

Отправить запрос

Описание

1. Введение продуктов

Санкинг обеспечивает высокое качество шарового крана PPH True Union Ball, это наиболее широко используемый материал для химико-технических применений. Являясь флагманским продуктом sanking, все детали обрабатываются на станках с ЧПУ, чтобы обеспечить точность и дополнительные преимущества, такие как отсутствие утечек и низкий крутящий момент. Эргономичная рукоятка со встроенным инструментом для снятия соединительных втулок и регулировки держателя сиденья вызова. Клапаны этой серии позволяют легко ремонтировать или заменять клапан на линии благодаря соединительным концам, которые поставляются с минимальным воздействием на всю систему при обслуживании или замене. Фиксированная система блокировки не является обязательной, если вам необходимо обеспечить затяжку накидной гайки в условиях вибрации или теплового расширения.

Мы предоставляем размер от ½ "до 4" диаметра. Тип соединения – сварка внахлест или сварка встык. Доступны EPDM или VITON на уплотнении. Помимо PPH, мы также предлагаем ПВХ, ХПВХ и ПВДФ.

2. Основные характеристики

а. Размер: от 1/2 до 4 дюймов

Совместные концы: сварка плавлением или сварка встык

б. Низкий крутящий момент — полностью круглый шар, сглаженный на станках с ЧПУ.

в. Поверните без усилий - эргономичная ручка. А ручку можно использовать как инструмент для разборки, сборки или регулировки опоры держателя шарового седла.

д. Превосходное уплотнение – двойное уплотнительное кольцо на штоке из ПТФЭ.

е. Долгий срок службы - наноформованный материал

ф. Хорошая производительность по сопротивлению давлению, ударопрочности, атмосферостойкости и устойчивости к старению

грамм. Система фиксированной блокировки не является обязательной -- для защиты от вибрации или перегрева.

час 100-процентная проверка на отсутствие утечек

я. Сертификат: NSF/CE

3. Параметр

S/N	Материал	РАЗМЕР									Рабочая температура ©
Ду (мм)		15	20	25	32	40	50	65	80	100
Размер (дюйм)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
DIN	ПВХ-У	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 55 градусов
	ПВХ-С	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	ПВДФ	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 градус - 150 градус
ANSI	ПВХ-У	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 55 градусов
	ПВХ-С	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	ПВДФ	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 градус - 150 градус
JIS	ПВХ-У	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 55 градусов
	ПВХ-С	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	ПВДФ	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 градус - 150 градус
ПТ	ПВХ-У	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 55 градусов
	ПВХ-С	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	ПВДФ	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 градус - 150 градус
ДНЯО	ПВХ-У	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 55 градусов
	ПВХ-С	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	ПВДФ	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 градус - 150 градус
BSPF	ПВХ-У	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 55 градусов
	ПВХ-С	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	PPH	֍	֍	֍	֍	֍	֍	֍	֍	֍	5 градусов - 95 градусов
	ПВДФ	֍	֍	֍	֍	֍	֍	֍	֍	֍	- 20 градус - 150 градус
Рабочий крутящий момент (Нм)		2.00	2.50	4.00	5.00	7.50	1.00	15.00	20.00	28.00	∕
Рабочее давление (psi)		150	150	150	150	150	150	150	150	150	∕
Примечание: ֍ обозначает стандартные продукты. @ означает по запросу, если есть какие-либо требования, пожалуйста, дважды проверьте с командой Sanking. N/A означает недоступно

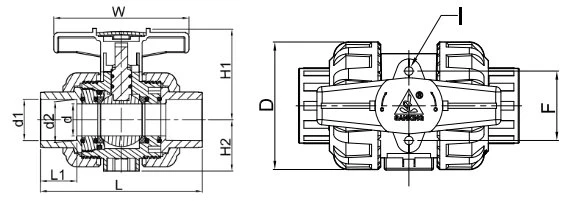

4. Размер (единица измерения: мм)

Размер		d1				d2				D	L	L1	W	H1	H2	F
Размер		ANSI	DIN	JIS	ЦНС	ANSI	DIN	JIS	ЦНС	D	L	L1	W	H1	H2	F
1/2"	(15)	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	107.00	22.30	54.00	52.50	27.50	31.00
3/4"	(20)	26.87	25.30	26.45	26.40	26.57	25.10	25.69	25.90	63.00	115.00	25.50	90.00	59.00	32.00	33.00
1"	(25)	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	129.00	28.60	106.00	67.50	37.25	40.00
1-1/4"	(32)	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	144.00	32.00	116.00	77.50	42.75	52.00
1-1/2"	(40)	68.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	161.00	35.00	128.00	90.00	50.00	52.00
2"	(50)	60.63	63.30	60.80	60.60	60.17	63.10	59.78	599.00	118.00	173.00	38.00	140.00	106.00	60.00	70.00
2-1/2"	(65)	73.38	75.30	76.60	76.70	72.85	75.10	75.68	75.90	150.00	238.50	47.00	210.00	136.50	76.50	84.00
3"	(80)	89.31	90.30	89.60	89.70	88.70	90.10	88.55	88.90	169.00	268.00	51.00	235.00	149.50	86.00	84.00
4"	(100)	114.76	110.40	114.70	115.00	114.10	110.10	113.60	113.80	211.00	318.00	61.00	260.00	175.00	107.00	121.00

5. Применение

Шаровые краны PPH с истинным соединением идеально подходят для использования в электронной полупроводниковой, фармацевтической, химической, строительной, горнодобывающей и металлургической промышленности, опреснении воды, сельском хозяйстве, производстве продуктов питания и напитков, новой энергетической промышленности.

6. Наше преимущество

1) Привлекательная цена

2) Надежный качественный продукт

3) Быстрое время выполнения

4) Обученная профессиональная команда работников, контроль качества и служба продаж.

7. Упаковка и доставка

Стандартная заводская экспортная упаковка.

Доставляется DHL, UPS, FedEx, TNT, по воздуху, по морю.

Мы принимаем изменение формы упаковки и транспортировки по вашему запросу, но вы несете ответственность за свои расходы, понесенные в течение этого периода и спреды.
